제도 양식



제도의 역사와 발전

20만년 전 : 아이디어 기록 및 정보교환 위해 도면 사용. 초기 도면은 선사시대 동굴벽화, 의사소통, 감정, 경험을 기록 (석화 이집트)



고대문명 : 메소포타미아 B.C 4000, 바퀴, 요새평면설계, 피라미드, 전차



중세 : 수원 화성, 그리스 신전



15세기 : 레오나르도 다빈치가 투상원리 기초로 구상.

15세기 말 : 이론적 정리로 정면도, 평면도 시작



18세기 : 프랑스의 가스파르가 도형 기하학으로 투상법 적용

19세기 : 미국 육군사관학교에서 3각법 시작함.



현재 한국, 미국, 캐나다는 제 3각법 , 독일은 제 1각법, ISO 는 혼용 기법씀



ISO = 국가 표준화 기구

KS = 한국 산업 표준



도면 검토법



KS 규격, 치수기입 (누락, 공차 ,중복 검토) 공차 기입, 요목표, 표제란, 부품란, 일반주서





선 굵기의 비율 : ( 가는선 : 굵은선 : 매우 굵은선 = 1 : 2 : 4 )



용도별 선의 종류



굵은 실선

-      외형선 : 보이는 부분



가는 실선

-      치수선 : 치수 기입선

-      치수보조선 : 치수 기입위해 공란으로 연장하는 선

-      지시선 : 기술 기호 기입등을 위해 공란으로 연장하는 선

-      중심선 : 도면 중심을 간략하게 설명



가는 파선, 굵은 파선

-      숨은선 : 대상물의 숨은 외형



가는 1점 쇄선

-      중심선 : 도형의 중심 표시

-      기준선 : 되풀이 되는 도형의 기준



가는 자유실선, 가는 지그재그

-      파단선 : 파단한 경계를 표시.



해칭선

-      해칭선 : 단면도의 절단부분





표제란 : 오른쪽 아래 윤곽선에 접함 (이름, 날짜, 도면번호, 투상법, 척도 등)

부품란 : 표제란 위에 연결하여 그림. 자리 부족 시 우측 상단 윤곽선에 연결.

개정란 : 좌축이나 우측하단에 함. 표기가 필수는 아님. 과거의 도면에서 수정사항을 기입

도면부 : 실제 도면위치.

주서란 : 도면부에 없는 정보

요목표 : 도면부에 없는 정보를 표 형식으로 기입



척도의 종류

현칙 1:1 축척 1:2(실제보다 작은 도면) 배척 2:1(실제보다 큰 도면)

제도를 정해진 척도로 그리지 못할 경우 척도란에 비례척이 아님” or “NS” 라 적어야함.



KS 규격 찾는법 : 나라 표준 인증 사이트 -> 기계 B



도면의 크기 (KS B ISO 5457)

A 계열 용지 A0 ~ A4

A 계열은 1: 2^1/2 (가로 : 세로)

A0 = 1m^2



도면 접는 법 : 표제란이 표면의 아랫쪽으로 오거나, 표제란이 보이도록 접는다.













도시법 : 입체를 평면에 도시하거나, 평면도형들을 입체로 도시함.



투상법



투시 투상 : 사람이 입체를 바라볼 경우와 같이 한곳에 모이는 투시선으로 입체를 투상도에 그리는 투상법 같은 길이가 거리에 따라서 다르게 그려져 제작도면에서는 단점



평행 투상 : 원근감이 없음

-      직각투상 : 정투상과 축측 투상(입체도) 이 있음.

n   입체도 : 직육면체의 경우 각 모서리가 꼭짓점 중심으로 서로 120. 그러나 모든 기울어진 축에 대해 실제 길이로 그린다.

축측 투상 (직각투상) : 등각투상, 부등각 투상



정투상(직각투상) : 여러 개의 투상도를 이용한 입체의 표현

-      직관적으로 입체를 이해하려면 입체도가 좋지만, 복잡해짐. 따라서 제작도는 여러 개의 투상도를 이용한다. 이때 정투상법으로 이용하며 정 투상도라고 부른다.

n   정면도 : 정면에서 투시한 투상도

n   평면도 : 위에서 투시한 투상도

-      정면을 기준으로 기준되는 유리상자를 당겨서펼침

n   1각법 : -> 물체 -> 투상면 (도면이 물체 뒤에 맺히는 느낌.)

u  기호 : 오른쪽이 더 큰 사각형

n   3각법 : -> 투상면 -> 물체 (관찰과 도면의 입장이 동일함 인쇄하는 느낌.)

u  기호 : 왼쪽이 더 큰 사각형



사투상 : 입체의 정면도를 이용하여 나머지 우측면도와 평면도를 덧붙힘. 왜곡 쉬움



중심선은 원, 원호 및 구의 중심선 표시. 원통 및 원뿔의 축선 표시. (가는 1점 쇄선, 가는 실선)



정면도 선정 : 재량임, 도면 배치가 옆으로 펴져 안정도니 구도로 잡는다. 가공 과정 고려, 숨은선이 적은 것으로 한다.

-      아이스 하키 퍽의 정면도는 위에서 보는것이다.



1면도 : 정면도 하나만으로 표현할 수 있는 경우. , 모양기호 투상도 내부에 기입하여 사용함.

-      지름 = Φ/ 정사각형 = / 두께 = T / 반지름 = R / 구면 = S / 45도 모따기 = C

-      Ex) 나사,



2면도 : 2개 투상도로 부품의 전체 형상. (정면도/평면도 or 정면도/우측면도)



3면도 : 대부분 표현이 가능함. (정면도, 평면도, 측면도)

-      숨은선이 적은 측면도 부분을 선택함.



중심선 : 도형의 중심을 나타낼 때 사용하는 선

-      가는 일점쇄선은 도형의 중심을 표시하거나, 중심이 이동한 중심궤적을 표시하는 중심선으로 사용한다.



기준선 : 홈의 위치결정 근거가 될 때 중심선을 연장하여 다른 면도로 이어지는데, 이는 가는 일점쇄선으로 긋는다.



피치선 : 일정 간격으로 되풀이하는 도형의 피치를 나타낼 때 가는 일점쇄선으로 긋는데, 이를 피치선이라 한다.



단방향 경사선(경사면) : 하나의 길이(투상면과)와 평행. 이는 실제 로 투상됨.

전방향 경사선(경사면) : 어떠한 길이(투상면)에도 평행이나 직각이 아님. 실제보다 작음

보조 투상도 : 경사면이 있는 물체에서 그 경사면의 실제 모양을 투상할 경우 그 경사면과 맞서는 위치에 보조 투상도 표시 (필요한 부분만 그림/숨은선 생략 가능) – 중심선,기준선 연결



부분 투상도 : 그림의 일부를 도시하는 것으로 충분한 경우 생략 경계선은 파단선으로 표시.



회전 투상도 : 투상면이 어떠한 각도를 가져 실제로 표시못하는 경우, 그 부분을 회전하여 도시

-      작도선을 이용하여 길이 회전부분 투상도와 이어야한다.



국부 투상도 : 작은 부분을 집중적으로 투상할 때, 주 투상도에 중심선, 기준선, 치수보조선 등으로 연결하는 것이 원칙임.



부분 확대도 : 글자와 척도를 기입.



특수 투상도 : 반복 도형의 생략시 일부 형상만 나타내며 나머지는 중심선만 표시하여 나타냄.

-      피치선, 중심선



생략 : 이해하는데 지장이 없는 선



해칭선의 방향 : 해당 파단면의 외형선과 평행이 되지 않아야 함.















치수 : 형상, 크기, 위치, 자세의 간략적인 정보인 치수

-      크기 치수 : 길이, 높이, 두께

-      자세 치수 : 각도

-      위치 치수 : 가로 세로



마무리 치수(완성치수) : 완성제품의 치수, 도면치수임

재료 치수 : 마무리 여유를 포함함.

소재 치수 : 가공 여유를 포함함.



치수선, 치수 보조선(가는 실선) : 막힌 화살표, 막힌 작은점(협소한 개소에서) 사용함.

-      협소한 경우 지시선 써서 치수 씀.

-      구의 지름이나 반지름은 Sphi SR

-      치수는 되도록 물체의 모양을 잘 표현하는 정면도에 집중 기입함.



치수가 척도와 다를 때 치수 밑에 밑줄을 그으며, 이론적으로 정확한 치수는 사각형으로 둘러싼다. 45도의 모떼기는 C 이며, 직선부와 반지름 곡선부가 매끄럽게 연결되는 반지름은 CR.





공차 : 가공 시 허용 가능한 오차.

-      도면 양식에 보통공차 포함있어야함.

-      공차의 누적 : 직렬 치수 기입법 시 각 치수에 공차가 새로 붙어 오차가늘어남. 병렬 씀

n   누진 치수 기입법 시 공차 누적이 덜함.

-      중복 치수 기입 시 공차의 기준이 중복되므로 가공 시 문제. 불가피할 때에는 가로를 이용한 (참고 치수) 를 이용.





보통 공차 : 가공시 허용 가능한 오차. 기준치수의 플러스마이너스 허용치 표준편차 (±)

-      보통 공차시 규격

n   오차없음 h , 정밀급 f, 보통급 m, 거친급 c, 아주 거친급 c로 나뉘며, 기준 치수에 따라 다르다.

n   기준 치수 : 6~30mm [ m = +-0.2 ] , 30~120mm [ m =+-0.3 ]

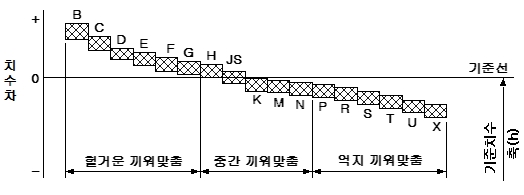

치수 공차 : 기준 치수의 max min 이 서로 다름.

-      틈새 : 구멍 치수가 축보다 큼.

-      죔새 : 구멍 치수가 축보다 작음.

-      치수 IT 등급결 크기 보는 법 (IT 1급이 가장 정밀함)

n   도장집과 도장의 치수공차 선정

u  먼저 끼워맞춤 결합의 종류 파악.

u  (도장집 용도 고려하여 회전틈새 헐거운 끼워맞춤으로 한다)

u  회전틈새 헐거운 끼워맞춤을 치수 공차 조합을 찾는다. 축 표와 구멍 표 있음.

u  도장은 정밀도가 떨어져도 되므로, IT8 급으로 하여 H8 f8로 결정한다.

u  조합법

l   H6, f6

l   H7, f6/f7

l   H8, f7/f8

n   20 . H . 7 (기준치수 . 구멍의 공차역(대문자) . IT공차등급)

n   20 . g . 6 (기준치수 . 축의 공차역(소문자) . IT공차등급)
