유공압 시스템 (1) 동력

유압 펌프

- 원 동기의 기계적 에너지를 유체동력 에너지로 바꿔주는 유압요소

- 유압 펌프에 의해 발생된 유체 에너지는 배관을 따라 유압 작동기에 전달되고 작동기에 의해 다시 기계적 에너지로 사용





비 용적형 펌프

- 펌프의 축이 회전할 때마다의 토출량이 일정하지 않음.

- 토출 유량은 펌프 축의 회전수와 비례.

- 대량의 유체 수송

- 원심 펌프

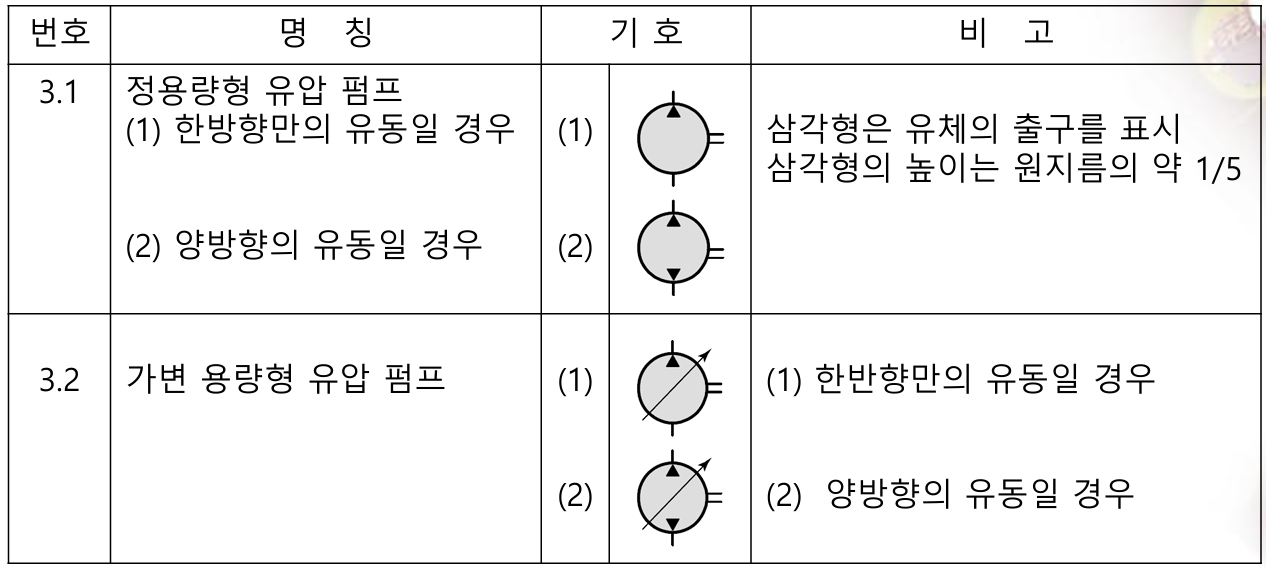

용적형 펌프 (정 용량형 펌프)

- 펌프 축이 한번 회전할 때 마다 토출량이 일정함.

- 부하 압력에 따라 토출 압력이 결정되며, 과 부하 시 펌프 파괴를 방지하기 위해 릴리프 밸브를 설치.



유압 펌프의 동력과 효율

- L_p {펌프의 동력},  P_s{흡입압력},  P_d{토출압력},  Q{토출 유량}

P = 펌프 입/출구의 압력 차와 유체역학

[HP] 와 [PS] 의 동력 단위

- 1 [PS] : 75 [kgf * m/s] = 735.5[W]

- 1 [HP] : 76 [kgf * m/s] = 745.6[W]



1[L] 의 부피 단위

- 1 [L] : 0.1[m^3]



이론 유체동력 L_th : 펌프 내부의 피스톤과 실린더 사이 누출이 전혀 없는 경우

- 행성 체적 V_p : 한번의 사이클{행정} 에 의해 토출된 유체의 체적 [ L / rev ]

이론 토출량Qth = 행성체적 * 회전수 [hz].



- hz 단위이기 때문에 rpm 단위 들어오면 나누기 60 해야함.





축 동력 L_s : 원동기로부터 펌프 축에 전달되는 동력

- T {토크},  w {각속도},  N  {회전수RPM}

축 동력과 각속도 [m/s]





펌프의 기계 효율 : 일반적으로 축 동력이 전부 유체동력으로 변환되지 않으며 마찰로 인해 동력 손실이 생김.

기계효율 n_m





펌프의 용적 효율 : 펌프의 이론 토출량과 실제 토출량의 비

용적효율 n_v





전 효율 : 동력을 축 동력으로 나눔. 또한 기계효율과 용적효율의 곱과도 같음
